Vérifiez la prise en charge de la technologie de virtualisation :

• Tapez la commande : sudo kvm-ok.

Vous devez obtenir : "INFO: /dev/kvm exists" et "KVM acceleration can be used". Si ce n'est pas le cas activez la prise en charge de "Intel VT-x" pour les processeurs Intel ou "AMD-V" pour les processeurs AMD dans le BIOS de l'ordinateur.

Installez GNS3 Server :

• Tapez la commande : sudo add-apt-repository ppa:gns3/ppa ;
• Tapez la commande : sudo apt update && sudo apt upgrade ;
• Tapez la commande : sudo apt install gns3-server :

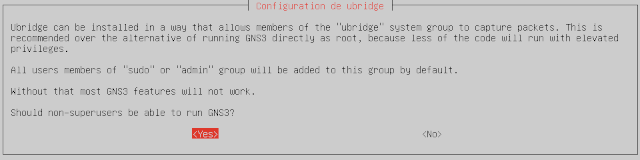

Figure 1 - Configuration de uBridge

• Sélectionnez "Yes".

Installez "docker-ce" :

• Installez les paquets suivants : sudo apt install apt-transport-https ca-certificates curl gnupg lsb-release build-essential git ;
• Tapez la commande : curl -fsSL https://download.docker.com/linux/ubuntu/gpg ¦ sudo gpg --dearmor -o /usr/share/keyrings/docker-archive-keyring.gpg ;
• Tapez la commande : echo "deb [arch=amd64 signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] https://download.docker.com/linux/ubuntu $(lsb_release -cs) stable" ¦ sudo tee /etc/apt/sources.list.d/docker.list > /dev/null ;
• Tapez la commande : sudo apt update && sudo apt upgrade ;
• Tapez la commande : sudo apt install docker-ce docker-ce-cli containerd.io ;
• Tapez la commande : sudo usermod -aG docker <Compte utilisateur> ;
• Tapez la commande : sudo dpkg --add-architecture i386 ;
• Tapez la commande : sudo apt update && sudo apt upgrade ;
• Tapez la commande : sudo apt install gns3-iou ;
• Installez les paquets suivants : sudo apt install ibverbs-providers mingetty mtools rsync rsyslog seabios tigervnc-standalone-server sharutils.

Créez le fichier [/lib/systemd/system/gns3.service] :

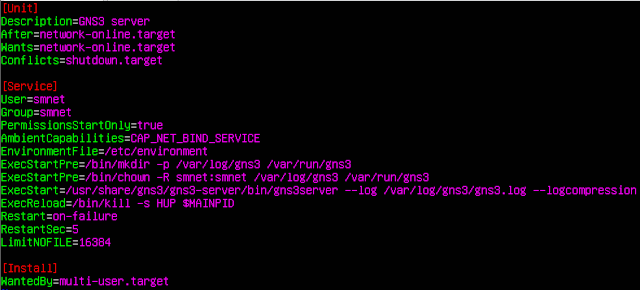

Figure 2 - gns3.service

• Tapez la commande : sudo chmod +x /lib/systemd/system/gns3.service ;
• Tapez la commande : sudo systemctl enable gns3 ;
• Tapez la commande : sudo systemctl start gns3 ;
• Tapez la commande : sudo systemctl status gns3 :

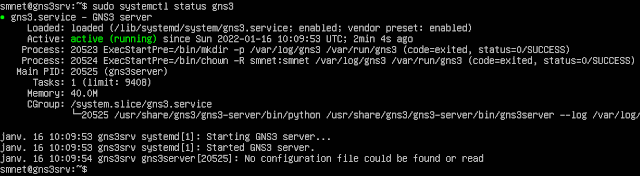

Figure 3 - gns3.service status

Paramétrez le "forwarding". Éditez le fichier [/etc/sysctl.conf] :

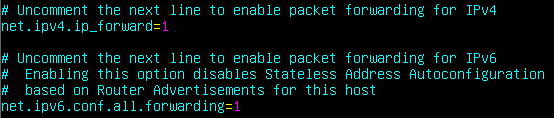

Figure 4 - Fichier [/etc/sysctl.conf]

• Activez le "forwarding" comme ci-dessus ;
• Tapez la commande : sudo sysctl -p ;
• Tapez la commande : sudo virsh net-autostart default.

Installez "User Mode Linux" et des utilitaires complémentaires pour créer le pont "br0" et les interfaces virtuelles "tap0" et "tap1" :

• Installez les paquets suivants : sudo apt install uml-utilities bridge-utils netwwork-manager.

Paramétrez le pont (bridge) "br0" :

• Tapez la commande : cd /etc/netplan ;
• Tapez la commande : sudo cp 00-installer-config.yaml 00-installer-config.yaml.bak ;
• Éditez et modifiez le fichier "00-installer-config.yaml" de la manière suivante :

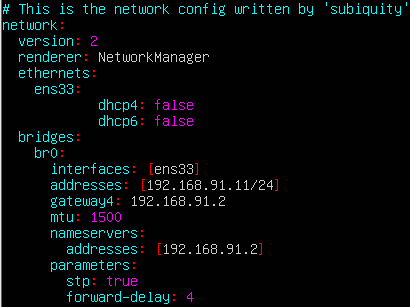

Figure 5 - Fichier [/etc/netplan/00-installer-config.yaml]

• Tapez la commande : sudo netplan generate ;
• Tapez la commande : sudo netplan apply ;
• Tapez les commandes : ip a show br0 ; brctl show ; ip route - Visualisation de l'état de vos connexions ...

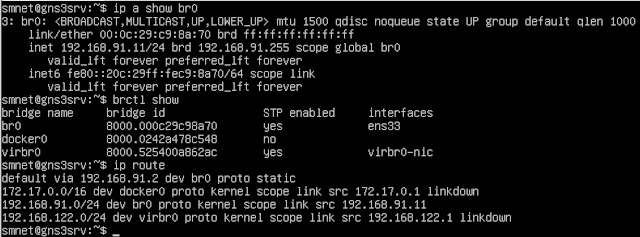

Figure 6 - Interfaces

Activez "IOMMU" :

• Éditez le fichier [/etc/default/grub] et modifiez-le de la manière suivante :

Figure 7 - Grub

Le paramère "pci=noaer" tient compte de mon matériel. Seul le paramètre "intel_iommu=on" doit ètre inséré. Pour les processeurs AMD : "amd_iommu=on".

• Tapez la commande : sudo grub-mkconfig -o /boot/grub/grub.cfg ;
• Redémarrez l'ordinateur.

Paramétrez les interfaces virtuelles "tap0" et "tap1" :

• Tapez la commande : sudo nmcli connection add type tun ifname tap0 con-name tap0 mode tap owner `id -u` ip4 192.168.50.254/24 ;
• Tapez la commande : sudo nmcli connection add type tun ifname tap1 con-name tap1 mode tap owner `id -u` ip4 192.168.51.254/24 ;
• Tapez la commande : nmcli device status :

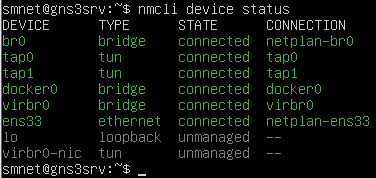

Figure 8 - nmcli device status

Les interfaces virtuelles "tap0" et "tap1" peuvent vous permettre de simuler un "VPN site to site".

Pour un fonctionnement optimal de "GNS3", il est nécessaire de paramétrer le "pare-feu" d'Ubuntu.

• Installez le paquet suivant : sudo apt install iptables-persistent ;

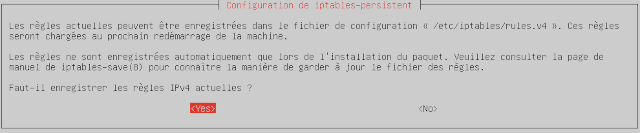

Figure 9 - iptables-persistent IPv4

• [Faut-il enregistrer les règles IPv4 actuelles], répondez "Yes" ;

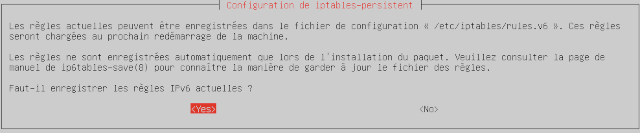

Figure 10 - iptables-persistent IPv6

• [Faut-il enregistrer les règles IPv6 actuelles], répondez "Yes" ;
• Tapez la commande : sudo iptables -t nat -A POSTROUTING -o br0 -j MASQUERADE ;
• Tapez la commande : sudo iptables -A FORWARD -i tap0 -j ACCEPT ;
• Tapez la commande : sudo iptables -A FORWARD -i tap1 -j ACCEPT ;
• Tapez la commande : sudo -i ;
• Tapez la commande : iptables-save > /etc/iptables/rules.v4 ;
• Redémarrez l'ordinateur.

"GNS3 Server" est opérationnel. Il suffit maintenant de démarrer un "GNS3 Windows" et de le raccorder au serveur Ubuntu.
