IV. GNS3 RÉSEAU N° 2

Vous allez créer un réseau constitué d'un routeur, d'un commutateur et de deux ordinateurs VPCS. Ce réseau sera connecté à Internet.

4.1 - La topologie de base : "Cloud", "Routeur R1", "Commutateur SW1"

Lancez le logiciel GNS3.

Reprenez le tutoriel "GNS3 RÉSEAU N° 1" pour créer le nouveau projet "RES2". Créez et configurez le "Cloud" et le routeur "R1". Ajoutez le commutateur ethernet "SW1". Vérifiez, à partir de la console du routeur, le lien avec Internet.

L'ajout du commutateur se fait simplement par "glisser-déplacer". Aucune configuration à faire. Il est opérationnel immédiatement.

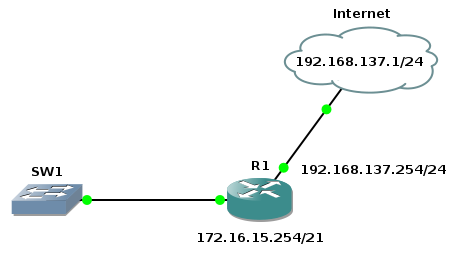

Figure 38 - RES2 - Cloud, Routeur, Commutateur

RES2 - Cloud, Routeur, Commutateur

4.2 - Ajouter deux hôtes (noeuds) VPCS

L'ajout de deux ordinateurs "VPCS" est basique.

Faîtes glisser un noeud "Host" sur le plan de travail de GNS3. Bouton droit de la souris sur l'hôte "VPCS". Cliquez sur l'option "Changer le nom d'hôte". Tapez "VPCS1". Cliquez sur le bouton "OK". Réalisez la même opération pour "VPCS2". N'ajoutez aucun lien pour le môment.

4.3 - Configurer des hôtes VPCS

Vous devez configurer les hôtes "VPCS1" et "VPCS2" pour qu'ils puissent communiquez, via le commutateur, avec le routeur et Internet.

Bouton droit de la souris sur l'hôte VPCS1". Cliquez sur l'option "Configurer". Sélectionnez le nom "VPCS1". Cliquez sur l'onglet "NIO UDP". Vous devez configurer les rubriques "Port local:", "Hôte distant:" et "Port distant:".

Hôte "VPCS1" : "Port local : 30000", "Hôte distant : 127.0.0.1" et "Port distant : 20000". Cliquez ensuite sur les boutons "Ajouter" et "OK".

Hôte "VPCS2" : "Port local : 30001", "Hôte distant : 127.0.0.1" et "Port distant : 20001". Cliquez ensuite sur les boutons "Ajouter" et "OK".

note Note

Les rubriques "Port local" et "Port distant" doivent avoir des numéros différents pour éviter tout conflit entre machines VPCS.

Créez le lien entre le commutateur et l'hôte "VPCS1". Sélectionnez l'interface "nio_udp:30000:127.0.0.1:20000".

Créez le lien entre le commutateur et l'hôte "VPCS2". Sélectionnez l'interface "nio_udp:30001:127.0.0.1:20001".

Menu [Démarrer] de Windows => [Tous les programmes] => [GNS3]

Cliquez sur le programme "VPCS". Tapez, sous VPCS, la commande "sh". Cette commande affiche l'état des 9 machines potentielles sous VPCS. Par défaut, aucune adresse IP n'est configurée.

VPCS[9]> 1 puis touche [Entrée]

L'hôte VPCS1 est sélectionnée.

VPCS[1]> ip 172.16.8.3/21 172.16.15.254 puis touche [Entrée]

L'adresse IP "172.16.8.3"; le masque "255.255.248.0" et la passerelle "172.16.15.254" sont configurés pour l'hôte "VPCS1". La notation "CIDR" est utilisée pour la configuration du masque de réseau.

VPCS[1]> 2 puis touche [Entrée]
VPCS[2]> ip 172.16.8.4/21 172.16.15.254 puis touche [Entrée]

L'adresse IP "172.16.8.4"; le masque "255.255.248.0" et la passerelle "172.16.15.254" sont configurés pour l'hôte "VPCS2".

Tapez la commande "sh" pour afficher la configuration IP des machines "VPCS".

VPCS[2]> sh puis touche [Entrée]
NAME  IP/CIDR            GATEWAY           MAC                   LPORT     RPORT
VPCS1  172.16.8.3/21     172.16.15.254     00:50:79:66:68:00     20000     30000
       fe80::250:79ff:fe66:6800/64
VPCS2  172.16.8.4/21     172.16.15.254     00:50:79:66:68:01     20001     30001
       fe80::250:79ff:fe66:6801/64
VPCS3  0.0.0.0/0         0.0.0.0           00:50:79:66:68:02     20002     30002
       fe80::250:79ff:fe66:6802/64
VPCS4  0.0.0.0/0         0.0.0.0           00:50:79:66:68:03     20003     30003
       fe80::250:79ff:fe66:6803/64
VPCS5  0.0.0.0/0         0.0.0.0           00:50:79:66:68:04     20004     30004
       fe80::250:79ff:fe66:6804/64
VPCS6  0.0.0.0/0         0.0.0.0           00:50:79:66:68:05     20005     30005
       fe80::250:79ff:fe66:6805/64
VPCS7  0.0.0.0/0         0.0.0.0           00:50:79:66:68:06     20006     30006
       fe80::250:79ff:fe66:6806/64
VPCS8  0.0.0.0/0         0.0.0.0           00:50:79:66:68:07     20007     30007
       fe80::250:79ff:fe66:6807/64
VPCS9  0.0.0.0/0         0.0.0.0           00:50:79:66:68:08     20008     30008
       fe80::250:79ff:fe66:6808/64

Testez le fonctionnement des équipements entre eux par la commande "ping".

Un "ping" sur l'hôte "VPCS1" :

VPCS[2]> ping 172.16.8.3 puis touche [Entrée]
172.16.8.3 icmp_seq=1 ttl=64 time=0.717
172.16.8.3 icmp_seq=2 ttl=64 time=2.056
172.16.8.3 icmp_seq=3 ttl=64 time=0.873
172.16.8.3 icmp_seq=4 ttl=64 time=1.268
172.16.8.3 icmp_seq=5 ttl=64 time=0.800

Un "ping" sur le routeur "R1" :

VPCS[2]> ping 172.16.15.254 puis touche [Entrée]
172.16.15.254 icmp_seq=1 ttl=255 time=3.234
172.16.15.254 icmp_seq=2 ttl=255 time=3.713
172.16.15.254 icmp_seq=3 ttl=255 time=2.307
172.16.15.254 icmp_seq=4 ttl=255 time=2.115
172.16.15.254 icmp_seq=5 ttl=255 time=2.671

Un "ping" sur le DNS de Google : "8.8.8.8" :

VPCS[2]> ping 8.8.8.8 puis touche [Entrée]
8.8.8.8 icmp_seq=1 ttl=43 time=75.500
8.8.8.8 icmp_seq=2 ttl=43 time=60.902
8.8.8.8 icmp_seq=3 ttl=43 time=63.915
8.8.8.8 icmp_seq=4 ttl=43 time=61.405
8.8.8.8 icmp_seq=5 ttl=43 time=60.201

Tout fonctionne correctement !

4.4 - Sauvegarder la configuration des hôtes VPCS

La sauvegarde de la configuration des machines "VPCS" se fait avec la commande : "save <nom de fichier>".

VPCS[2]> save startupres2.vpc puis touche [Entrée]
.........  done

Pour quitter "VPCS", tapez la commande : "quit".

Figure 37 - RES2 - Configuration finale

RES2 - Configuration finale


Auteur : Stéphane Maas / 2013-2021
