IX. GNS3 RÉSEAU N° 7

Vous allez créer un réseau constitué d'un routeur et de deux commutateurs. Le module "NM-16ESW" est installé sur "SW1" et "SW2" ; des ordinateurs "VPCS" complètent la topologie pour les tests de fonctionnement.

Figure 59 - RES7 - Topologie réseau n° 7

RES7 - Topologie réseau n° 7

9.1 - Créer la topologie du réseau

Les liens sont les suivants :

Tableau 1 - Liens manuels Cloud, routeur et commutateurs

Routeurs / Commutateurs Liens
Cloud - Internet tap0 (Linux) est connecté à R1 f0/0
R1 f0/0 est connecté à Internet tap0
f0/1 est connecté à SW1 f1/0
SW1 f1/0 est connecté à R1 f0/1
f1/1 est connecté à SW2 f1/0
f1/2 est connecté à VPC1
f1/3 est connecté à VPC2
SW2 f1/0 est connecté à SW1 f1/1
f1/1 est connecté à VPC3
f1/2 est connecté à VPC4

9.2 - Connecter et configurer les ordinateurs "VPCS"

Configurez les quatre ordinateurs "VPCS" de la manière suivante :

Tableau 2 - Ordinateurs VPCS

VPCS Valeurs
VPC1 LPort:30000 - hôte distant:127.0.0.1 - RPort : 20000
VPC2 LPort:30001 - hôte distant:127.0.0.1 - RPort : 20001
VPC3 LPort:30002 - hôte distant:127.0.0.1 - RPort : 20002
VPC4 LPort:30003 - hôte distant:127.0.0.1 - RPort : 20003

Sur le commutateur "SW1", faites les liens manuels suivants :

Tableau 3 - Liens SW1, VPC1 et VPC2

VPCS Liens SWR1
 VPC1 nio_udp:30000:127.0.0.1:20000 ==> f1/2
VPC2 nio_udp:30001:127.0.0.1:20001 ==> f1/3

Sur le commutateur "SW2", faites les liens manuels suivants :

Tableau 4 - Liens SW2, VPC3 et VPC4

VPCS Liens SWR4
 VPC3 nio_udp:30002:127.0.0.1:20002 ==> f1/1
VPC4 nio_udp:30003:127.0.0.1:20003 ==> f1/2

Configurez sur les ordinateurs "VPCS" les adresses IP suivantes :

Tableau 5 - Adressage IP des ordinateurs VPCx

VPCS Adresses IP
VPC1 - VLAN 10 IP : 172.16.8.1/21 - GW : 172.16.8.254
VPC2 - VLAN 20 IP : 192.168.10.1/24 - GW : 192.168.10.254
VPC3 - VLAN 20 IP : 192.168.10.2/24 - GW : 192.168.10.254
VPC4 - VLAN 10 IP : 172.16.8.2/21 - GW : 172.16.8.254

Sauvegardez la configuration de vos "VPCx" :

VPCS[1]> save startupres7.vpc
.........  done

9.3 - Configurer les commutateurs SW1 et SW2

Démarrez tous les appareils puis Lancez les "consoles".

Configuration de "SW1" :

Router> en
Router# conf t
    Enter configuration commands, one per line. End with CNTL/Z.
Router (config)# hostname SW1
SW1(config)# line con 0
SW1(config-line)# logging synchronous
SW1(config-line)# exit
SW1(config)# vlan 10
SW1(config-vlan)# name Ingenierie
SW1(config-vlan)# exit
SW1(config)# int f1/2
SW1(config-if)# switchport mode access
SW1(config-if)# switchport access vlan 10
SW1(config-if)# no shut
SW1(config-if)# exit
SW1(config)# vlan 20
SW1(config-vlan)# name Commerciaux
SW1(config-vlan)# exit
SW1(config)# int f1/3
SW1(config-if)# switchport mode access
SW1(config-if)# switchport access vlan 20
SW1(config-if)# no shut
SW1(config-if)# exit
SW1(config)# int f1/0
SW1(config-if)# switchport mode trunk
SW1(config-if)# switchport trunk encapsulation dot1q
SW1(config-if)# switchport trunk allowed vlan add 10,20
SW1(config-if)# no shut
SW1(config-if)# exit
SW1(config)# int f1/1
SW1(config-if)# switchport mode trunk
SW1(config-if)# switchport trunk encapsulation dot1q
SW1(config-if)# switchport trunk allowed vlan add 10,20
SW1(config-if)# no shut
SW1(config-if)# end
SW1# write mem
    Building configuration...
    [OK]
SW1# copy run start
    Destination filename [startup-config]?
    Building configuration...
    [OK]

Configuration de "SW2" :

Router> en
Router# conf t
    Enter configuration commands, one per line. End with CNTL/Z.
Router (config)# hostname SW2
SW2(config)# line con 0
SW2(config-line)# logging synchronous
SW2(config-line)# exit
SW2(config)# vlan 10
SW2(config-vlan)# name Ingenierie
SW2(config-vlan)# exit
SW2(config)# int f1/2
SW2(config-if)# switchport mode access
SW2(config-if)# switchport access vlan 10
SW2(config-if)# no shut
SW2(config-if)# exit
SW2(config)# vlan 20
SW2(config-vlan)# name Commerciaux
SW2(config-vlan)# exit
SW2(config)# int f1/1
SW2(config-if)# switchport mode access
SW2(config-if)# switchport access vlan 20
SW2(config-if)# no shut
SW2(config-if)# exit
SW2(config)# int f1/0
SW2(config-if)# switchport mode trunk
SW2(config-if)# switchport trunk encapsulation dot1q
SW2(config-if)# switchport trunk allowed vlan add 10,20
SW2(config-if)# no shut
SW2(config-if)# end
SW2# write mem
    Building configuration...
    [OK]
SW2# copy run start
    Destination filename [startup-config]?
    Building configuration...
    [OK]

Sauvegardez le projet :

Menu [Fichier] de GNS3 => [Sauvegarder]

9.4 - Configurer le routeur R1

Configuration de "R1" :

Router> en
Router# conf t
    Enter configuration commands, one per line. End with CNTL/Z.
Router(config)# hostname R1
R1(config)# line con 0
R1(config-line)# logging synchronous
R1(config-line)# exit
R1(config)# int f0/0
R1(config-if)# ip address 192.168.137.254 255.255.255.0
R1(config-if)# no shut
R1(config-if)# exit
R1(config)# ip route 0.0.0.0 0.0.0.0 192.168.137.1
R1(config)# int f0/1
R1(config-if)# no ip address
R1(config-if)# no shut
R1(config-if)# exit
R1(config)# int f0/1.10
R1(config-subif)# encapsulation dot1Q 10
R1(config-subif)# ip address 172.16.8.254 255.255.248.0
R1(config-subif)# exit
R1(config)# int f0/1.20
R1(config-subif)# encapsulation dot1Q 20
R1(config-subif)# ip address 192.168.10.254 255.255.255.0
R1(config-subif)# end
R1# write mem
    Building configuration...
    [OK]
R1# copy run start
    Destination filename [startup-config]?
    Building configuration...
    [OK]

Sauvegardez le projet :

Menu [Fichier] de GNS3 => [Sauvegarder]

9.5 - Les commandes utiles

Pour afficher la configuration des VLans, utilisez la commande : sh vlan-switch br.

Exemple sur "SW1" :

SW1> en
SW1# sh vlan-switch br

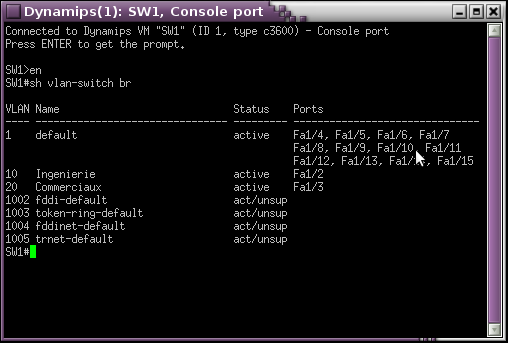

Figure 60 - RES7 - Commande : sh vlan-switch br

RES7 - Commande : sh vlan-switch br

Pour afficher les liens "trunkés", utilisez la commande : sh int trunk.

Exemple sur "SW1" :

SW1> en
SW1# sh int trunk

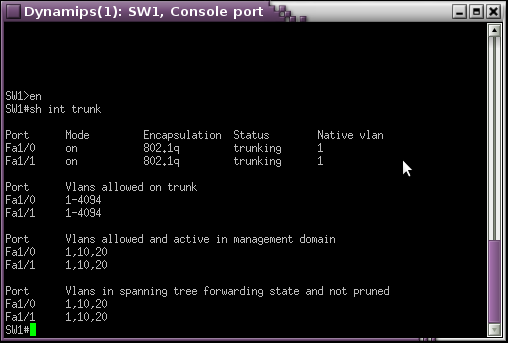

Figure 61 - RES7 - Commande : sh int trunkr

RES7 - Commande : sh int trunk

9.6 - Tester le fonctionnement de la topologie réseau

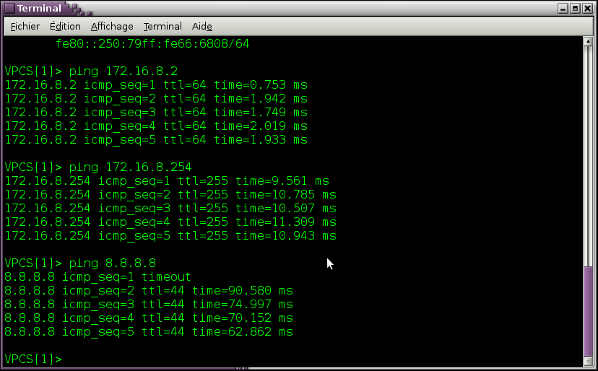

À partir de l'ordinateur "VPC1", tapez les commandes suivantes : "ping 172.16.8.2" puis "ping 172.16.8.254" ; testez l'accès au dns de "google" : "ping 8.8.8.8".

Figure 62 - Commandes ping

RES6 - Commandes ping

À partir de l'ordinateur "VPC2", tapez les commandes suivantes : "ping 192.168.10.2" puis "ping 192.168.10.254" ; testez l'accès au dns de "google" : "ping 8.8.8.8".

Figure 63 - Commandes ping

RES6 - Commandes ping

Tout fonctionne, y compris l'accès à l'extérieur.



Auteurs : Eddy et Stéphane Maas / 2013-2023
