II. OPOENFILER ET LE PROTOCOLE iSCSI

2.1 - Configurer l'accès réseau

Paramétrez l'accès réseau à Openfiler.

Menu [System] => [Network Access Configuration]

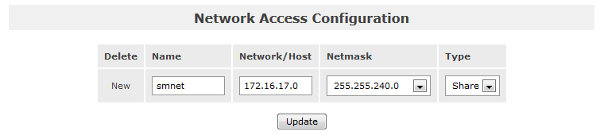

Figure 20 - Network Access Configuration

Openfiler - Network Access Configuration

Tapez dans le champ "Name", un nom qui identifie votre réseau. Tapez dans les champs "Network/Host" et "Netmask" l'adresse réseau puis le masque de réseau de votre LAN. Champ "Type", sélectionnez "Share".

=> Cliquez sur le bouton [Update]

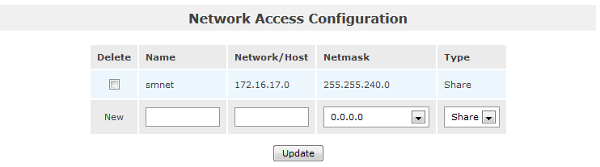

Figure 21 - Network Access Configuration list

Openfiler - Network Access Configuration list

Les réseaux autorisés (ou les hôtes) apparaissent tous dans la rubrique "Network Access Configuration".

note Note

Si vous ne visualisez pas, lors de la connexion d'un client, la cible (Target), utilisez le "Netmask" : 255.255.255.255.

2.2 - Créer un volume

Vous devez configurer un volume qui accueillera le stockage des données.

Menu [Volumes]

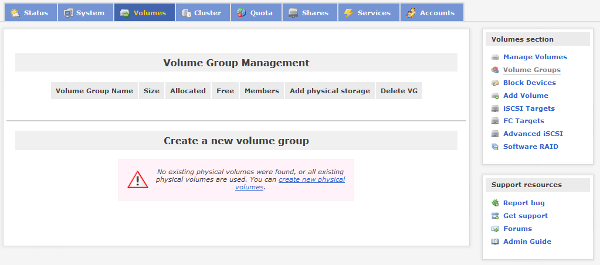

Figure 22 - Volumes

Openfiler - Volumes
=> Cliquez sur le lien [create new physical volumes]

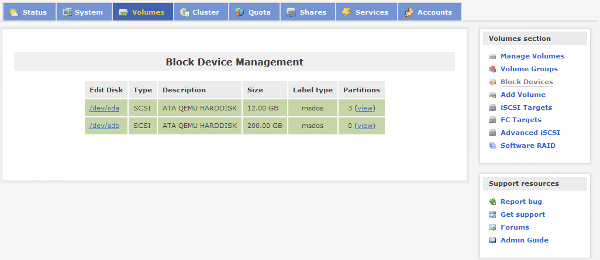

Figure 23 - Block Device Management

Openfiler - Block Device Management

Les disques durs disponibles doivent apparaître.

=> Cliquez sur le disque [/dev/sdb]

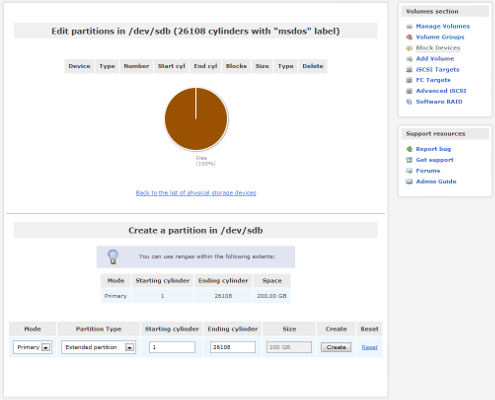

Figure 24 - Create a partition in /dev/sdb

Openfiler - Create a partition in /dev/sdb

Dans le cadre "Create a partition in /dev/sdb", commencez par créer une partition étendue.

=> Champ "Mode", sélectionnez "Primary" ;
=> Champ "Partition Type", sélectionnez "Extended partition" ;
=> Champ "Starting cylinder", tapez "1" ;
=> Champ "Ending cylinder", tapez "26108" (DD de 200 GB) ;
=> Cliquez sur le bouton "Create".

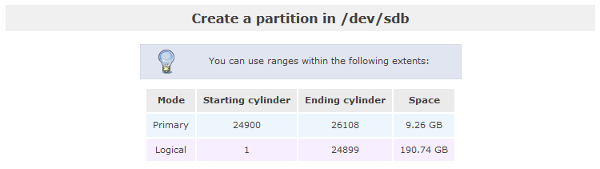

Figure 25 - Partitions in /dev/sdb

Openfiler - Partitions in /dev/sdb

Les partions créées apparaissent automatiquement dans un tableau. Vous devez maintenant créer un volume physique dans la partition logique de "190.74 GB".

=> Champ "Mode", sélectionnez "Logical" ;
=> Champ "Partition Type", sélectionnez "Physical volume" ;
=> Champ "Starting cylinder", tapez "1" ;
=> Champ "Ending cylinder", tapez "24899" (DD de 190.74 GB) ;
=> Cliquez sur le bouton "Create".

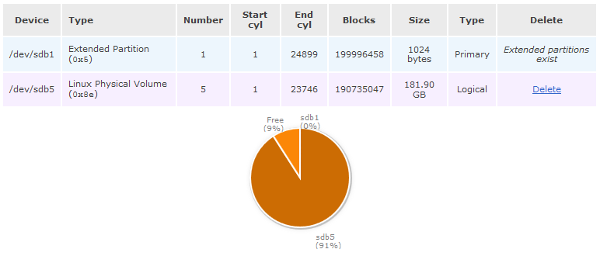

Figure 26 - Partitions in /dev/sdb

Openfiler - Partitions in /dev/sdb

Vous devez créer un "Volume Groups" et le rattacher au "Linux Physical Volume (/dev/sdb5)" que vous venez de créer.

Menu [Volume Groups]

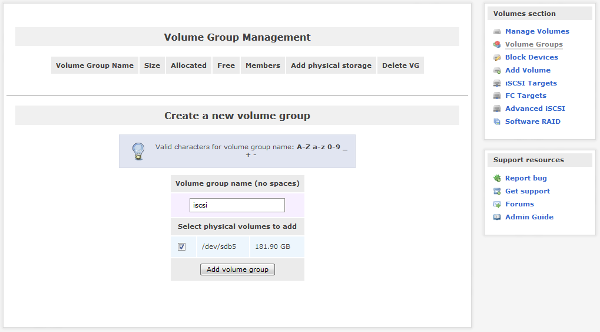

Figure 27 - Volume Group Management

Openfiler - Volume Group Management
=> Champ "Volume group name", tapez "iscsi" ;
=> Champ "Select physical volumes to add", sélectionnez "/dev/sdb5" ;
=> Cliquez sur le bouton "Add volume group".

Figure 28 - Volume Group Management list

Openfiler - Volume Group Management list

Vous devez maintenant créer un volume sur le "volume group iscsi" et lui allouer de l'espace.

Menu [Add Volume]

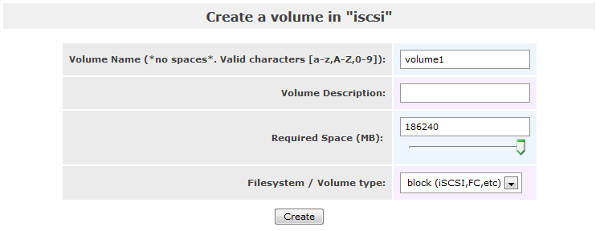

Figure 29 - Create a volume in [iscsi]

Openfiler - Create a volume in [iscsi]
=> Champ "Volume Name", tapez "volume1" ;
=> Champ "Required Space (MV)", tapez "186240" (ou utilisez le curseur) ;
=> Champ "Filesystem / Volume type", sélectionnez "block (iSCSI,FC,etc)" ;
=> Cliquez sur le bouton "Create".

Figure 30 - Volumes in volume group [iscsi]

Openfiler - Volumes in volume group [iscsi]

Étape suivante : la configuration d'iSCSI.

2.3 - Activer iSCSI

Menu [Services]

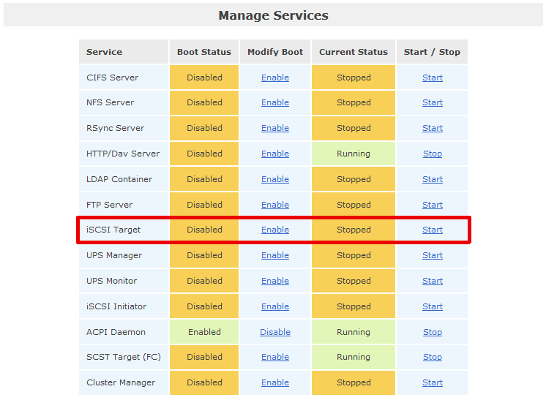

Figure 31a - Manage Services

Openfiler - Manage Services
=> Ligne "iSCSI Target", cliquez sur le lien "Enable".
=> Ligne "iSCSI Target", cliquez sur le lien "Start".

Figure 31b - iSCSI Target On

Openfiler - iSCSI Target On

Le service "iSCSI Target" est actif. Vous devez activer le "Target IQN".

Menu [Volumes]
=> Cliquez sur le lien "iSCSI Targets".

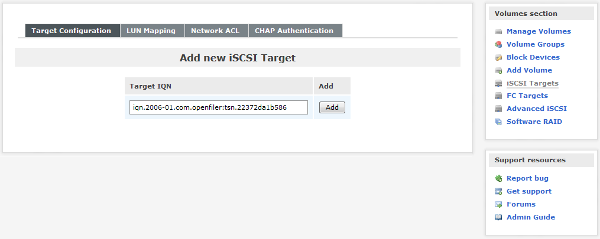

Figure 31c - iSCSI Targets

Openfiler - iSCSI Targets

Vous visualisez dans un tableau le "Target IQN" de votre serveur Openfiler.

=> Cliquez sur le bouton "Add".

Vous devez créer un "LUN" ; il s'agit du périphérique SCSI virtuel qu'utiliseront les clients.

=> Cliquez sur le menu "LUN Mapping".

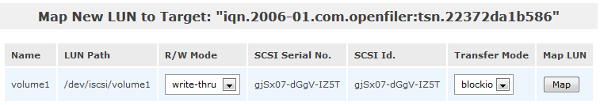

Figure 32 - LUN Mapping

Openfiler - LUN Mapping
=> Champ "R/W Mode", sélectionnez "write-thru" ;
=> Champ "Transfer Mode", sélectionnez "blockio" ;
=> Cliquez sur le bouton "Map".

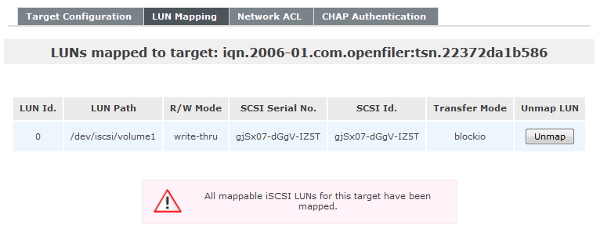

Figure 33 - LUNs mapped

Openfiler - LUNs mapped

Vous visualisez ici que le volume1 est "mappé" en tant que "LUN Id. 0".

Dernière étape, la configuration des accès à notre SAN Openfiler.

=> Cliquez sur le menu "Network ACL".

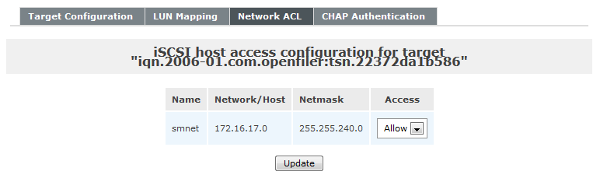

Figure 34 - Network ACL

Openfiler - Network ACL
=> Champ "Access", sélectionnez "Allow" ;
=> Cliquez sur le bouton "Update".

Openfiler est désormais fonctionnel. Vous pouvez paramétrer les clients.
